萬代智控LED 燈具開關控制和調光觸摸芯片-WTC101D
WTC101D是WINCOM萬代推出的一款1通道用于 LED 燈具開關調控和調光的觸摸芯片,可以使用戶以簡單電路和低廉的成本以及靈活的方式實現單路LED燈具開關控制和亮度調節.
WINCOM萬代WTC101D具有以下特點：
1.實現在絕緣面板(包括塑膠外殼 ,亞克力,玻璃等)的隔離保護下對燈具開關觸摸.
2.防水,防塵,無觸點,無磨損,使用壽命長.
3.產品對臺燈造型和按鍵的美化設計提供想象空間.
4.用一個觸摸感應按鍵即可完成開關調控和亮度調節.
5.根據需要自由調節燈光亮度,可調亮度范圍從 2%-100%,操作簡單方便.
6.應用電壓范圍寬,可在 2.7V~5.5V 之間任意選擇 .
7.應用電路簡單,外圍器件少,加工方便,成本低.
8.抗電源干擾及 RF 干擾特性好.
9.EFT 可以達到±4KV以上.
技術機理
電容數字轉換技術
按鍵反應模式
一個按鍵對應一個輸出 按鍵感應盤大小 不小于小3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 .
按鍵感應盤間距
不小于間距 0.5mm,根據實際需要而定.
按鍵感應盤形狀
任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. 按鍵感應盤材料 PCB 銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的 ITO 層等.
對 PCB 的要求
單面 PCB 板, 雙面 PCB，鋁基板 PCB 隔離面板材質 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 隔離面板厚度 0~20mm
按鍵靈敏度調節方式
改變基準電容 CSEL 的值可對按鍵的靈敏度進行調節 有效觸摸反應時間 小于 100ms .
防水性能
對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應.
抗射頻干擾性能
能有效抑制 GSM 手機貼近面板撥打或接聽電話 ,大功率對講機靠近面板進行對講 操作所產生的射頻干擾.
工作電壓范圍
2.7V-5.5V 工作溫度范圍 －40℃－+85℃ 數據傳輸接口 輸出為 20KHZ 的 PWM 信號,操作觸摸按鍵可控制 PWM 的占空比.
儲存溫度范圍
－50℃－+125℃
芯片封裝形式
SOP8
典型應用
用于 LED 燈具的開關和調光控制.

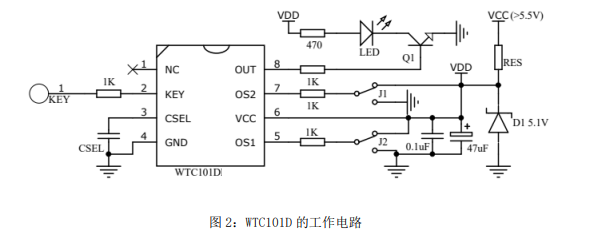

圖 2 電壓是 WTC101D 的工作電路,圖中提供了兩種參考電路,用戶可根據應用項目的供電情況,采用合適的穩壓電路,為觸摸 IC 提供穩定的工作電壓.電路中調光部分*適用于測試 WTC101D的調光功能.用戶應根據所使用的 LED 燈珠,燈泡,燈串,燈帶,燈盤等的具體功率,電壓,散熱要求等參數選擇**恰當驅動電路,與 WTC101D 搭配以獲得比較好的調光效果.
