凱銘諾科技|輸電線路分布式故障診斷系統：原理及應用分析
針對輸電線路運行出現的種種問題，凱銘諾科技推出了輸電線路分布式故障診斷系統，當下就帶大家探析其原理及應用。
作為電力能源傳輸網絡的“重要動脈”，輸電線路的安全穩定運行直接關系到社會生產生活的電力保障。當前我國電網已邁入高電壓、長距離、廣覆蓋的發展階段，但傳統故障定位模式存在明顯局限——依賴人工巡線排查故障，不僅定位精度低，且在復雜地形區域排查耗時常超4小時，嚴重制約故障搶修效率，難以滿足現代電網運維需求。
在此背景下，凱銘諾科技推出的輸電線路分布式故障診斷系統，憑借分布式架構、智能診斷技術與強環境適應性，成為解決輸電線路運維難題的關鍵方案，為電網高效運維注入新動能。
一、系統架構：三層協同搭建全流程監測體系

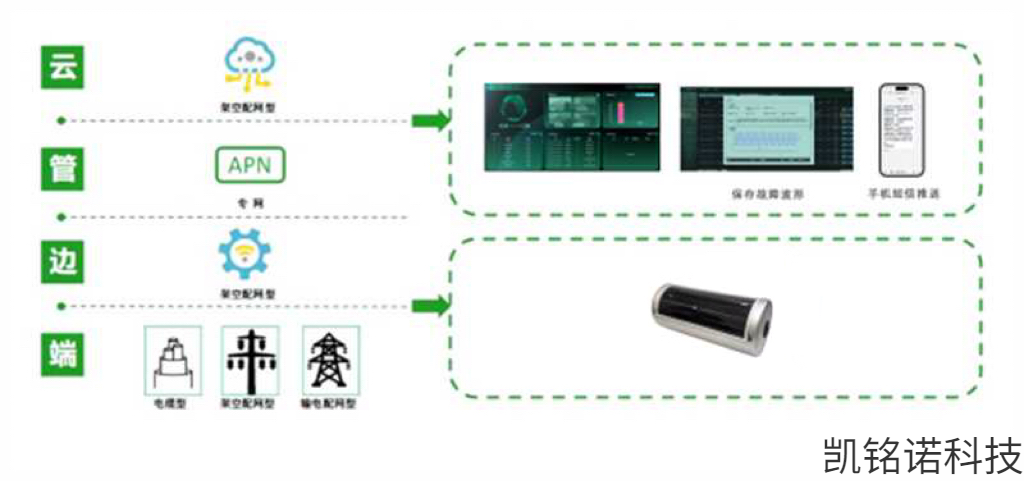

輸電線路分布式故障診斷系統以“前端感知-中端分析-后端交互”的三層架構為重要，實現從數據采集到故障處置的全鏈路閉環管理，各層級功能明確且協同高效。
（一）前端感知：分布式故障定位終端

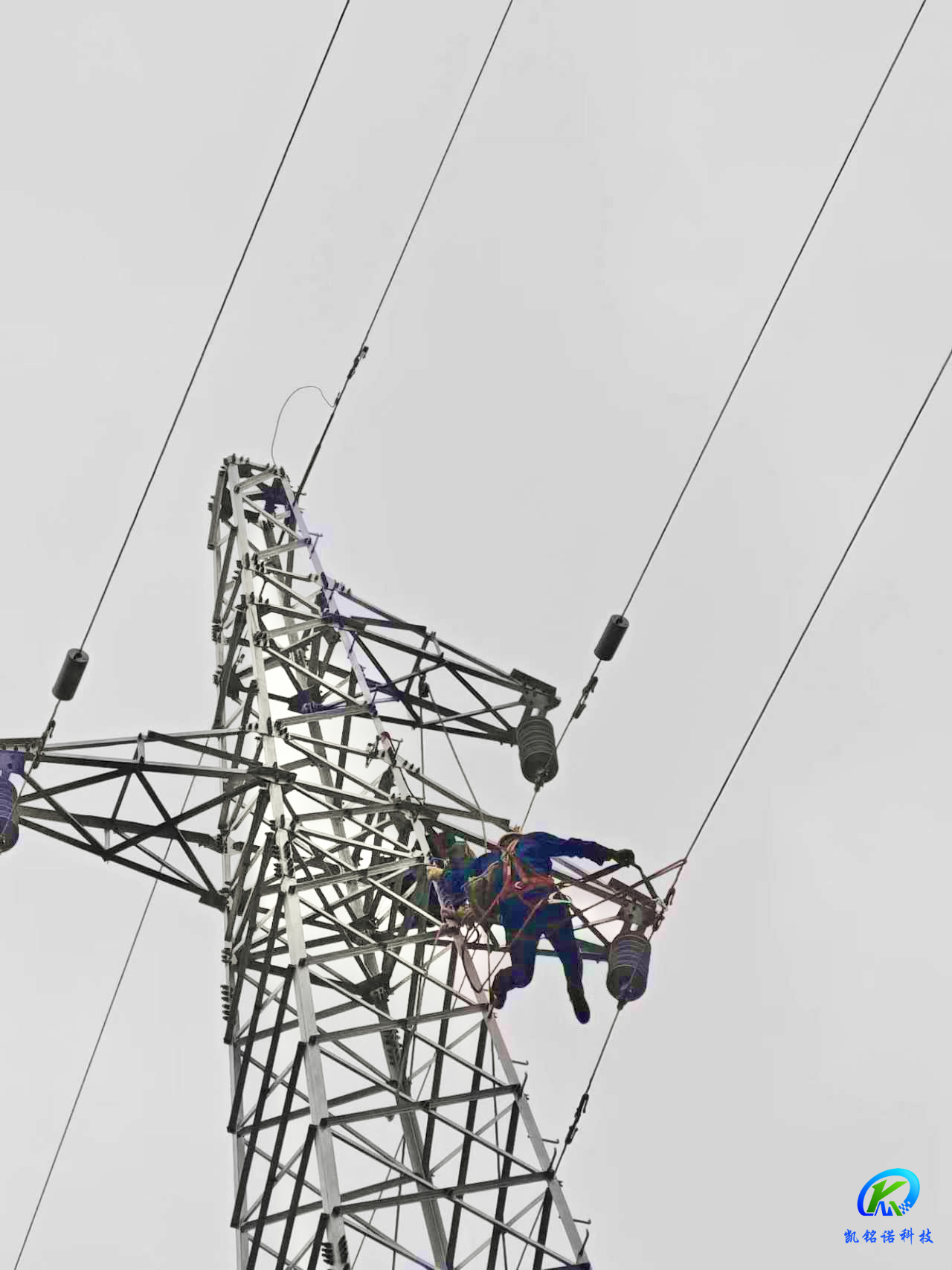

分布式故障定位終端是系統的數據采集重要，采用高度集成化設計，整合數據采集、信號處理、無線傳輸、自主供電等模塊，安裝于輸電線路導線或桿塔上。該終端按5-30km的間隔布設，可實時捕捉線路行波信號、負荷電流、環境參數（如溫度、濕度），并通過GPRS網絡將數據上傳至主站系統，形成覆蓋全線路的前端感知網絡。
同時，終端具備完善的自檢與數據存儲能力。信號檢測終端可定時采集感應取電電流、GPS在線狀態、電池/電容電壓，出現異常時自動報警；通信終端標配2G Nand Flash存儲（支持擴展至4G），能存儲30分鐘完整波形數據，還支持主站遠程調取歷史數據，避免數據丟失影響故障分析。
（二）中端分析：主站系統
主站系統承擔數據中樞職能，分為硬件與軟件兩部分，是故障分析與定位的重要。硬件層面由應用服務器、數據服務器、網絡通信設備及人機交互設備組成，為數據存儲與運算提供穩定支撐；軟件層面搭載故障分析定位軟件、數據庫管理系統及操作系統，可對終端上傳的原始數據進行篩選、校驗與深度分析，快速計算故障位置并生成包含故障類型、距離的診斷報告。
（三）后端交互：移動手持終端
移動手持終端作為現場運維的交互工具，通過4G網絡接入主站系統，使運維人員能實時獲取故障數據與診斷結果。這一設計實現了后臺分析與現場搶修的無縫銜接，運維人員可在現場查看故障位置、類型，大幅縮短故障排查與搶修的銜接時間。
二、重要性能：精度與適應性雙重突破
輸電線路分布式故障診斷系統在技術性能上實現多項突破，尤其在定位精度、故障診斷能力與環境適應性上表現突出，滿足復雜電網運維需求。
（一）高精度故障定位
系統在故障定位精度上樹立新范例，區間定位可靠性超99%，定位誤差≤100米，遠優于傳統故障指示器300-500米的誤差范圍，可將巡線范圍從數公里縮小至百米級，突出降低人工工作量。同時，系統內置BDS模塊，時間基準誤差不超過0.03μs，確保多終端數據同步，為精確定位提供時間保障。
（二）智能故障診斷
系統具備全覆蓋的故障診斷能力，不僅能檢測單相接地、相間短路、斷路等常見故障，還可智能辨識雷擊與非雷擊故障，辨識準確率超98%。其重要原理是通過嵌入式軟件對采集的故障高頻電流波形與工頻信號進行分析，若為雷擊故障，還能進一步區分繞擊與反擊，為線路防雷改造提供數據支撐。
此外，系統支持在線監測線路負荷電流，可定時回傳或按需召測數據，幫助運維人員實時掌握線路負載，規避過載風險。
（三）強環境適應性
設備采用鋁鑄模機身，防護等級達IP68，可在-40℃至+70℃的極端溫度、5%-99%RH的濕度環境下穩定工作，同時具備防雨、防潮、防腐蝕、抗振、防雷擊、防電磁干擾性能。供電方式上，采用感應取電與太陽能取電雙模式，正常取電電流大于3A，滿足長期野外運行需求；即使在重冰區，設備仍能穩定運行，適配我國多樣地理氣候條件。
三、配置與應用：定制化方案適配多樣線路場景
針對不同電壓等級與線路結構，輸電線路分布式故障診斷系統提供靈活的定制化配置方案，主要應用于35KV及以上電壓等級的架空輸電線路，確保監測無盲區、定位精確。
（一）基礎配置策略

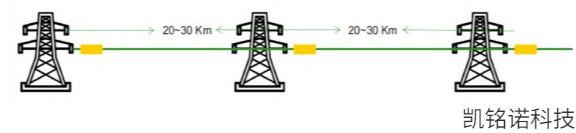

系統采用“電源側固定布點+線路靈活補點”的配置方式：首先在電源側設置基礎監測點，保障線路起始端信號覆蓋；再根據線路長度、地形復雜度，在線路中間段補充監測點，相鄰監測點間距嚴格控制在5-30km，避免出現監測盲區。
（二）終端分組安裝
每個監測點需安裝一組架空型信號檢測終端，每組含3臺設備，分別對應輸電線路的A、B、C三相導線。這種設計實現了三相電流、行波信號的同步采集與單獨分析，適用于平原平直線路與山區復雜線路，通過多終端數據交叉驗證，進一步提升定位精度。
（三）遠程運維管理
系統支持全遠程運維，運維人員無需現場操作，即可通過主站或本地維護終端查詢、修改設備參數（如數據采集周期、報警門限），還能遠程完成軟件升級。例如，調整數據上傳間隔時，需在主站輸入新參數，指令通過4G網絡實時下發至終端，耗時不超5分鐘，大幅降低運維成本與復雜度。
四、行業價值：推動電網運維智能化升級
在新型電力系統建設背景下，輸電線路分布式故障診斷系統的應用不僅解決傳統運維痛點，更推動電網運維向“精確化、智能化、高效化”轉型，具備突出的經濟與安全價值。
（一）提升供電可靠性
系統將故障定位時間從傳統的小時級壓縮至分鐘級，故障搶修效率提升60%以上，突出縮短停電時長。以某220KV山區線路為例，傳統巡線需20人/天，采用輸電線路分布式故障精確定位系統后，10分鐘內可定位至100米區間，2人/2小時即可找到故障點，大幅減少停電對生產生活的影響。
（二）降低運維成本
通過精確定位與在線監測，人工巡線人力投入減少70%，避免盲目巡線的資源浪費，單條線路年均運維成本可降低百萬元以上。同時，遠程運維減少現場調試次數，進一步降低運維人力與時間成本。
（三）強化安全防護
系統的雷擊故障辨識功能為防雷優化提供數據支撐，運維單位可通過歷史數據識別防雷薄弱區段，針對性改造后，雷擊故障發生率降低40%以上。此外，負荷監測功能可實時預警過載風險，幫助調度中心優化負荷分配，避免線路燒毀事故。 未來，隨著5G、人工智能技術與電力系統的融合，輸電線路分布式故障精確定位系統有望進一步升級——引入AI算法優化故障診斷模型、結合邊緣計算實現終端本地快速分析，為構建“實時感知-智能分析-精確決策-高效執行”的智能運維體系奠定基礎，助力我國電網高質量發展。
結語
在新型電力系統加速構建的當下，凱銘諾科技始終以技術創新響應行業需求 —— 從適配復雜地形的強環境適應性設計，到助力降本增效的遠程運維功能，每一項技術細節都緊扣智能電網 “安全、高效、經濟” 的重要目標。未來，隨著技術的持續迭代，凱銘諾將進一步推動監測系統與 5G、AI、邊緣計算等前沿技術的融合，為電網數字化轉型注入更多動力，成為智能電網發展進程中不可或缺的技術賦能者，為我國電力行業高質量發展保駕護航。
