?深度揭秘：電纜故障預警與精確定位裝置的關鍵技術|凱銘諾科技
在電力配網系統中，電纜故障的定位與預警長期以來都是運維領域的“老大難”問題。當下，凱銘諾科技將為大家揭秘：我們研發的電纜故障預警與精確定位裝置的關鍵技術，以及該裝置如何實現電纜故障預警與定位，為電力系統的可靠運行筑起了一道智能防線。
一、行波測距：故障定位的“核心算法引擎”
電纜故障定位的重要在于行波測距技術。當電纜線路發生故障時，故障點會產生突變電壓，進而激發行波（電磁波）在電纜線路中以接近光速的速度向兩端傳播。凱銘諾科技的裝置正是利用這一物理特性，通過雙端行波測距原理實現故障點的精確定位。 假設兩個監測點之間的區間長度為L ，故障發生在兩點之間的A 點，行波從故障點傳播到監測點1的時間為t1，傳播到監測點2的時間為t2 ，行波在電纜中的傳播速度為 V ，則故障點距監測點1的距離 L1和距監測點2的距離L2可通過公式精確計算
這套算法的精度依托于GPS/北斗時鐘的超高同步性（時鐘誤差<20ns），確保了時間差的測量精確度，終實現定位精度≤（0.5%L + 5）米的行業杰出水平。
二、多維度傳感：故障信號的“精密捕捉網”
電纜故障預警與精確定位裝置的傳感組件采用一體式卡設計，兼具工頻電流傳感和行波電流傳感功能，且對電纜無任何物理性傷害。
1.工頻電流傳感器范圍覆蓋0~600A，可實時監測線路負荷電流；
2.行波電流采樣率高達1~10MHz，采樣范圍10mA~1000A，能精確捕捉故障瞬間的高頻行波信號；
3.接地電流采樣范圍0~300A，為接地故障選線提供數據支撐。
這種“高頻+工頻+接地”的多維度傳感架構，讓裝置既能監測電纜的日常運行負荷，又能在故障發生時靠前時間捕捉到行波信號，為后續的故障診斷提供了“全維度證據鏈”。
三、智能算法：故障診斷的“AI大腦”
凱銘諾電纜故障預警與定位裝置的“智能大腦”集成了故障選線、區段定位、精確定位、故障預警四大核心算法功能：
（一）故障選線
通過比對同一母線上各線路的行波電流幅值和極性，精確判斷故障線路，適用于變電站、配電室、開閉所等復雜電網拓撲；
（二）區段定位
結合故障監測終端的初始行波極性，快速鎖定故障區間；
（三）精確定位
基于雙端行波測距原理，融合線路參數和行波傳播特性，實現各類短路故障和接地故障的米級定位；
（四）故障預警
通過分析行波的“消弧、暫態、行波”特征，預判電纜絕緣劣化趨勢，提靠前0天以上發出預警。 這套算法的診斷成功率≥98%，接地保護選段準確率≥99%，精確定位準確率≥98%，遠超行業平均水平。
四、高集成硬件：穩定運行的“堅固載體”

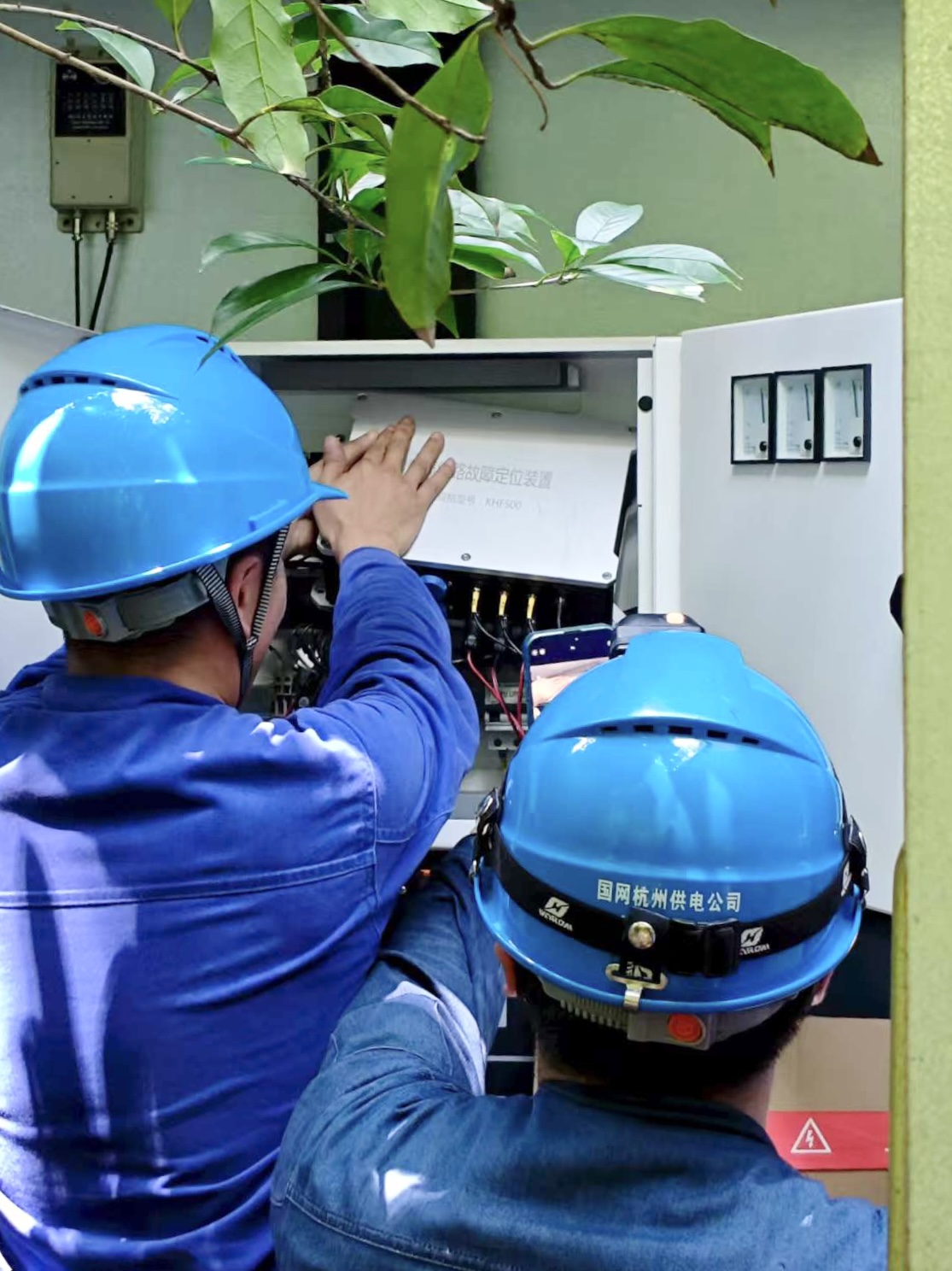

裝置的監測主機采用模塊化設計，集成CPU模塊、高速數據采集模塊、通訊模塊、時鐘模塊和電源模塊，體積小、集成度高，可安裝于變電所或環網柜內的屏柜中。
1.供電方式支持AC220V（需現場提供電源）；
2.通信采用4G/5G網絡，支持101/104協議，確保數據實時上送；
3.信息安全層面采用“硬加密+APN”雙重防護，杜絕數據泄露風險；
4.工作環境溫度范圍-40℃~+70℃，溫度監測覆蓋-50~100℃，能適應各類極端工況。
結語
在電力設備智能化升級的浪潮中，凱銘諾科技的電纜故障預警與精確定位裝置以行波技術為重要，融合多傳感、智能算法與高集成硬件，為電纜故障治理提供了解決方案，其技術突破不僅提升了單套裝置的故障處置能力，更推動了整個電力配網運維向 “預防性、精確化” 的質變跨越。
