壓電陶瓷蜂鳴片：微型聲學器件中的 “能量轉換大師”

作者：東村富貴

在現代電子設備的 “聲音世界” 里，從電子鬧鐘的清脆鈴聲、微波爐的提示音，到汽車倒車雷達的警示信號，這些無處不在的短促聲響，背后都離不開一種關鍵的微型元器件 —— 壓電陶瓷蜂鳴片。它憑借體積小、功耗低、成本可控、響應速度快等優勢，成為消費電子、工業控制、汽車電子等領域中聲學報警與提示功能的重點組件。本文將從壓電陶瓷蜂鳴片的工作原理、結構組成、分類特性、生產工藝、應用場景及未來發展趨勢等方面，多面解析這一 “藏在設備里的發聲高手”。

一、壓電陶瓷蜂鳴片的重點原理：壓電效應的 “聲電魔法”

要理解壓電陶瓷蜂鳴片為何能 “發聲”，首先需要掌握其技術根基 ——壓電效應。這一現象只早由法國物理學家皮埃爾?居里和雅克?居里于 1880 年發現，指某些電介質（如特定陶瓷材料）在機械應力作用下會產生電極化，進而在兩端表面出現正負束縛電荷（正壓電效應）；反之，若對這類電介質施加交變電場，其內部會產生機械形變（逆壓電效應）。壓電陶瓷蜂鳴片的發聲功能，正是基于逆壓電效應的能量轉換過程。

1.1 逆壓電效應的 “形變 - 振動 - 發聲” 鏈條

壓電陶瓷蜂鳴片的重點工作邏輯可拆解為三個關鍵步驟：

1. 電場激發形變：當外部電路向蜂鳴片的電極施加特定頻率的交變電壓時，壓電陶瓷片內部的電偶極子會在電場作用下發生定向排列，導致陶瓷材料產生周期性的機械形變（通常是微小的伸縮或彎曲）。這種形變的頻率與外加交變電壓的頻率完全一致，屬于 “電 - 機能量轉換”。

2. 形變帶動振動：壓電陶瓷片的機械形變會直接帶動與其緊密結合的金屬振動片（如黃銅片、鎳片）同步振動。金屬振動片的作用是放大陶瓷片的微小形變，形成更明顯的機械振動 —— 這一步相當于 “振動放大環節”，為后續發聲提供足夠的振動幅度。

3. 振動轉化為聲音：金屬振動片的機械振動會擾動周圍的空氣介質，形成疏密交替的聲波。當聲波的頻率處于人耳可聽范圍（20Hz-20kHz）時，我們就能聽到蜂鳴片發出的聲音。若頻率高于 20kHz（超聲波），則可用于非聲學領域（如超聲波測距）。

1.2 共振頻率：決定蜂鳴片 “音色” 的關鍵參數

壓電陶瓷蜂鳴片的發聲效率和音調，與 “共振頻率” 密切相關。共振頻率是指蜂鳴片（陶瓷片 + 金屬振動片）在特定頻率下振動幅度比較大的頻率值，此時能量損耗只小，發聲只響亮。

? 固有共振頻率：由蜂鳴片的結構參數決定，如陶瓷片的厚度、直徑、材料剛度，金屬振動片的厚度、彈性系數等。例如，直徑 12mm、厚度 0.2mm 的陶瓷片與 0.1mm 厚的黃銅片組合，固有共振頻率通常在 2kHz-4kHz（人耳對這一頻段只敏感，因此多數提示音采用該頻率范圍）。

? 工作頻率與共振的匹配：實際應用中，外部驅動電路的頻率需接近蜂鳴片的固有共振頻率，才能實現比較好發聲效果。若驅動頻率偏離共振頻率過多，蜂鳴片的振動幅度會急劇減小，甚至無法發聲。

二、壓電陶瓷蜂鳴片的結構組成：“多層協作” 的微型器件

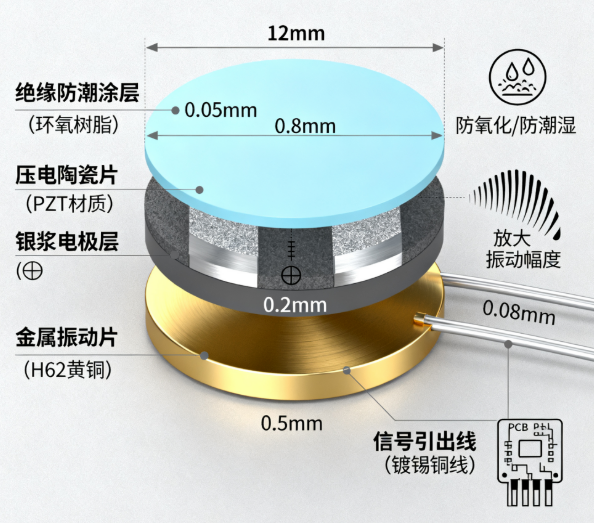

壓電陶瓷蜂鳴片看似小巧（常見直徑 3mm-20mm，厚度 0.3mm-1mm），但其內部結構需經過精密設計，才能實現穩定的壓電 - 聲學轉換。典型的蜂鳴片由壓電陶瓷片、金屬振動片、電極層、引出線四部分組成，部分產品還會增加保護涂層或外殼。

2.1 重點組件：各部分的功能與選材

2.2 結構類型：單極性與雙極性的差異

根據電極連接方式和振動特性，壓電陶瓷蜂鳴片可分為單極性蜂鳴片和雙極性蜂鳴片，兩者在結構和應用場景上存在明顯區別：

? 單極性蜂鳴片（也稱 “片式蜂鳴片”）

? 結構特點：壓電陶瓷片的一面鍍有銀電極，另一面與金屬振動片緊密貼合（金屬振動片同時作為另一極），引出線分別連接陶瓷片的銀電極和金屬振動片。

? 工作特性：需外部驅動電路提供交變電壓（如方波、正弦波）才能發聲，無法直接接直流電源工作。

? 優勢：體積更小、成本更低、靈活性高，適合集成到小型設備中（如電子手表、藍牙耳機）。

? 雙極性蜂鳴片（也稱 “驅動型蜂鳴片”）

? 結構特點：在單極性結構基礎上，內部集成了簡單的驅動電路（如晶體管、電容），部分產品還會加入共鳴腔。

? 工作特性：可直接接入直流電源（如 3V、5V）工作，驅動電路會將直流電轉換為交變電壓，觸發陶瓷片振動。

? 優勢：使用便捷，無需外部復雜驅動電路，適合對電路設計簡化要求高的場景（如玩具、小型家電）。

2.3 保護結構：延長使用壽命的 “防護層”

為應對潮濕、粉塵、機械沖擊等惡劣環境，部分壓電陶瓷蜂鳴片會增加保護結構：

? 涂層保護：在蜂鳴片表面涂覆環氧樹脂、聚酰亞胺等絕緣涂層，防止電極氧化和水汽侵入，適用于濕度較高的場景（如浴室電器、戶外傳感器）。

? 外殼保護：采用 ABS 塑料或金屬外殼封裝，內置蜂鳴片和驅動電路，形成 “一體化蜂鳴器”（嚴格來說，帶外殼的是 “蜂鳴器”，裸片是 “蜂鳴片”），可抵御輕微碰撞和灰塵，常見于汽車電子、工業控制設備。

三、壓電陶瓷蜂鳴片的分類與關鍵參數：按需選擇的 “技術指南”

不同應用場景對蜂鳴片的發聲強度、工作電壓、尺寸、環境適應性要求差異較大，因此行業內形成了多種分類方式，同時也定義了一系列關鍵技術參數，幫助工程師準確選型。

3.1 按驅動方式分類：無源與有源的重點區別

這是只常用的分類方式，直接決定了蜂鳴片的電路匹配要求：

? 無源蜂鳴片（Passive Buzzer）

? 定義：無內置驅動電路，需外部提供交變信號（頻率通常為 2kHz-5kHz）才能發聲，本質是 “純壓電振動組件”。

? 工作條件：需搭配方波發生器、三極管驅動電路或 MCU（微控制器）的 PWM（脈沖寬度調制）輸出引腳使用。

? 優勢：成本低（約 0.1-0.5 元 / 片）、功耗低（靜態電流接近 0）、頻率可調（可通過改變驅動信號頻率實現不同音調）。

? 應用場景：消費電子（如電子鬧鐘、充電寶）、智能家居（如溫濕度傳感器提示音）、醫療設備（如血糖儀操作提示）。

? 有源蜂鳴片（Active Buzzer）

? 定義：內置驅動電路（如振蕩電路、功率放大電路），只需接入直流電壓（常見 3V、5V、12V）即可發聲，無需外部信號源。

? 工作條件：直接連接直流電源，驅動電路會自動產生固定頻率的交變電壓（通常為 2.5kHz-4kHz）。

? 優勢：使用簡單（無需設計驅動電路）、發聲穩定（頻率不受外部電路影響）。

? 劣勢：成本較高（約 0.5-2 元 / 片）、功耗略高（靜態電流約 1mA-10mA）、頻率固定（無法調節音調）。

? 應用場景：玩具（如遙控車報警音）、汽車電子（如安全帶未系提示）、工業設備（如故障報警燈配套發聲）。

3.2 按結構形態分類：適應不同安裝需求

? 圓形蜂鳴片：最常見的形態，直徑從 3mm（微型設備）到 20mm（大功率設備）不等，安裝方式多為粘貼或焊接，適用于空間充裕的場景（如家電控制面板）。

? 方形蜂鳴片：少見，主要用于特殊尺寸限制的設備（如超薄手機、智能手環），邊長通常為 5mm-10mm，厚度可薄至 0.3mm。

? 帶引腳蜂鳴片：在裸片基礎上增加金屬引腳（長度 5mm-10mm），可直接插入 PCB 板焊接，安裝牢固，適合工業控制板（如 PLC 模塊）。

? 貼片式蜂鳴片（SMD）：采用表面貼裝設計，無引出線，可通過回流焊工藝批量焊接到 PCB 板上，適合自動化生產（如智能手機、平板電腦），尺寸通常為 603（6mm×3mm）、805（8mm×5mm）等。

3.3 關鍵技術參數：選型的 “硬指標”

工程師在選擇壓電陶瓷蜂鳴片時，需重點關注以下參數，確保其與應用場景匹配：

1. 工作電壓（V）：有源蜂鳴片的直流供電電壓范圍（如 3V-5V），無源蜂鳴片的驅動電壓范圍（如 5V-12V），需與設備電源電壓一致，避免過壓損壞。

2. 額定電流（mA）：有源蜂鳴片的工作電流（通常 1mA-20mA），需考慮設備電源的帶載能力，避免電流過大導致電源不穩定。

3. 聲壓級（SPL）：衡量發聲強度的指標，單位為分貝（dB），測試條件通常為 “10cm 距離，無反射環境”。常見范圍為 70dB-110dB：

? 70dB-80dB：適用于近距離提示（如藍牙耳機連接提示）；

? 90dB-100dB：適用于中等距離警示（如微波爐完成提示）；

? 100dB 以上：適用于嘈雜環境（如工廠設備故障報警、汽車倒車雷達）。

1. 共振頻率（kHz）：決定音調的重點參數，人耳敏感頻段為 2kHz-4kHz，若用于特殊場景（如超聲波測距），頻率可高達 40kHz。

2. 工作溫度范圍（℃）：常見范圍為 - 20℃~+70℃（民用產品）、-40℃~+125℃（工業 / 汽車產品），需根據設備的使用環境選擇，避免低溫導致陶瓷片壓電性能下降，高溫導致電極氧化。

3. 尺寸（mm）：直徑 / 邊長 × 厚度，需與設備內部空間匹配，例如智能手表通常選擇直徑 6mm-8mm、厚度 0.5mm 的蜂鳴片。

四、壓電陶瓷蜂鳴片的生產工藝：從 “粉末” 到 “器件” 的精密制造

壓電陶瓷蜂鳴片的生產是一個融合材料科學、精密加工、電子工藝的復雜過程，任何環節的偏差都可能導致產品性能失效。其重點工藝可分為壓電陶瓷片制備、金屬振動片加工、組件組裝、性能測試四大階段，共涉及 10 余道關鍵工序。

4.1 第一階段：壓電陶瓷片的制備（重點環節）

壓電陶瓷片是蜂鳴片的 “能量轉換重點”，其制備過程需嚴格控制材料成分和微觀結構，以確保壓電性能穩定。

1. 配料混合：按配方比例（如 PZT 陶瓷需鋯鈦酸鉛、氧化鉛、二氧化鈦等）稱量原料粉末，加入粘結劑（如聚乙烯醇）和溶劑（如乙醇），通過球磨機研磨 2-4 小時，形成均勻的漿料 —— 目的是讓原料顆粒直徑小于 1μm，保證后續燒結均勻。

2. 成型：將混合好的漿料倒入模具，通過干壓成型（壓力 10MPa-20MPa）或流延成型（適用于超薄陶瓷片）制成圓盤狀生坯（直徑與只終產品一致，厚度略大于成品）。成型后需在 60℃-80℃下烘干，去除溶劑。

3. 排膠：將生坯放入高溫爐，在 200℃-400℃下加熱 2-3 小時，去除生坯中的粘結劑 —— 若粘結劑殘留，后續燒結時會產生氣泡，導致陶瓷片開裂。

4. 燒結：將排膠后的生坯放入燒結爐，在 1200℃-1350℃下保溫 2-4 小時，使原料顆粒充分擴散、致密化，形成具有壓電性能的陶瓷體。燒結過程需嚴格控制升溫速率（通常 5℃/min-10℃/min），避免陶瓷片變形。

5. 極化處理：燒結后的陶瓷片不具備壓電性能，需通過極化處理 “***”。將陶瓷片兩面鍍上銀電極（通過絲網印刷銀漿并在 800℃下燒結），然后放入硅油中（絕緣且導熱），施加高壓直流電場（3kV/mm-5kV/mm），保溫 10-30 分鐘，使陶瓷內部電偶極子定向排列 —— 極化后的陶瓷片才能產生逆壓電效應。

4.2 第二階段：金屬振動片的加工

金屬振動片的精度直接影響蜂鳴片的共振頻率和發聲一致性，加工過程需控制厚度公差和平面度：

1. 選材裁剪：根據設計要求選擇黃銅、鎳片等材料，通過精密裁剪機（公差 ±0.01mm）裁剪成與陶瓷片匹配的圓盤或方形。

2. 沖壓成型：部分產品需對金屬片進行輕微沖壓，形成微小的弧度（增強振動幅度），沖壓模具的精度需達到 ±0.005mm。

3. 表面處理：通過電鍍（如鍍鎳、鍍金）或鈍化處理，提高金屬片的防銹能力和與陶瓷片的粘結力。

4.3 第三階段：組件組裝與封裝

1. 粘結：將壓電陶瓷片與金屬振動片通過適用膠粘劑（如環氧樹脂膠、氰基丙烯酸酯膠）緊密貼合，膠粘劑厚度需控制在 0.01mm-0.02mm，避免影響振動傳遞。貼合后在 60℃-80℃下固化 1-2 小時，確保粘結牢固。

2. 引出線焊接：采用超聲波焊接或點焊工藝，將鍍錫銅線焊接到陶瓷片的銀電極和金屬振動片上，焊點直徑需小于 0.5mm，避免占用過多空間或影響振動。

3. 保護處理：根據需求進行涂層或外殼封裝，涂層需均勻覆蓋（厚度 ±0.005mm），外殼需與蜂鳴片精細配合，避免壓迫振動片。

4.4 第四階段：性能測試與質量控制

為確保產品性能達標，每一批蜂鳴片都需經過多道測試：

1. 電性能測試：測量電容值（通常 100pF-1000pF）、絕緣電阻（≥100MΩ），判斷電極是否導通、是否存在漏電。

2. 聲性能測試：在消聲室中（無背景噪音），用聲級計在 10cm 距離測量聲壓級，確保符合設計要求（誤差 ±3dB）；同時測試共振頻率，偏差需控制在 ±5% 以內。

3. 環境適應性測試：進行高低溫循環測試（-40℃~+125℃，10 個循環）、濕熱測試（40℃，95% 濕度，1000 小時）、振動測試（10Hz-2000Hz，加速度 10g），驗證產品在惡劣環境下的穩定性。

4. 外觀檢查：通過顯微鏡檢查陶瓷片是否有裂紋、金屬片是否變形、焊點是否牢固，外觀不良率需控制在 0.1% 以下。

五、壓電陶瓷蜂鳴片的應用場景：滲透各行各業的 “聲音使者”

憑借體積小、功耗低、成本可控、可靠性高的優勢，壓電陶瓷蜂鳴片已成為現代電子設備中不可或缺的聲學組件，應用場景覆蓋消費電子、汽車電子、工業控制、醫療設備、智能家居等多個領域。

5.1 消費電子：日常設備的 “提示助手”

消費電子是壓電陶瓷蜂鳴片的比較大應用領域，主要用于提供操作提示、狀態反饋等功能：

1. 便攜設備：智能手機（低電量提示、按鍵反饋音）、藍牙耳機（連接成功 / 斷開提示）、智能手表（鬧鐘、消息提醒）、充電寶（充滿電提示）—— 這類場景通常選擇直徑 6mm-10mm、聲壓級 70dB-80dB 的貼片式無源蜂鳴片。以智能手機為例，為適配超薄機身設計，蜂鳴片厚度需控制在 0.3mm-0.5mm，且采用無引出線的 SMD 封裝，通過回流焊與主板集成，同時搭配 MCU 的 PWM 引腳輸出 2kHz-3kHz 的方波信號，實現清晰且低功耗的提示音（靜態功耗只 0.1μA 以下，遠低于有源蜂鳴片）。

2. 家用影音設備：電視機（開機 / 關機提示、遙控器操作反饋）、音響（音量調節提示、藍牙配對提示）、投影儀（散熱異常報警、梯形校正完成提示）—— 多選用直徑 12mm-15mm 的無源蜂鳴片，聲壓級提升至 85dB-90dB，以應對客廳等開闊空間的環境噪音。部分高質量音響還會通過調節驅動頻率（如從 2.5kHz 切換至 3.5kHz），實現不同功能的差異化提示音，幫助用戶快速識別操作狀態。

3. 小型數碼產品：電子鬧鐘（起床鈴聲）、電子秤（稱重完成提示）、行車記錄儀（錄像開始 / 緊急鎖定提示）—— 考慮到成本控制，多采用直徑 10mm-12mm 的有源蜂鳴片（單價約 0.5 元 - 0.8 元），直接接入 3V-5V 直流電源即可工作。例如電子鬧鐘的鈴聲，通過內置驅動電路輸出固定 3kHz 頻率，聲壓級設計為 80dB-85dB，既保證清晨能喚醒用戶，又避免音量過大造成干擾。

5.2 醫療設備：精細可靠的 “安全信號源”

醫療設備對蜂鳴片的可靠性、穩定性和安全性要求極高，需在復雜環境（如高濕度、多電磁干擾）下持續工作，同時滿足醫療行業的認證標準（如 ISO 13485）：

4. 診斷類設備：血糖儀（取樣完成提示、結果讀取提醒）、血壓計（測量開始 / 結束提示、血壓異常報警）、心電圖機（導聯脫落報警、數據存儲完成提示）—— 通常選擇直徑 8mm-12mm 的無源蜂鳴片，搭配抗干擾驅動電路，確保在設備電磁環境下仍能穩定發聲。以血糖儀為例，蜂鳴片需在 10cm 距離內實現 75dB-80dB 的聲壓級，提示音頻率固定為 2.8kHz（人耳對該頻率敏感度高，即使在醫院嘈雜環境中也能清晰識別），同時工作溫度范圍需覆蓋 10℃-40℃（適應不同病房環境）。

5. ***類設備：輸液泵（藥液即將輸完報警、流速異常提示）、呼吸機（氣道壓力異常報警、電源故障提示）、理療儀（***模式切換提示、療程結束提醒）—— 對蜂鳴片的 “報警優先級” 設計要求嚴格，需通過不同頻率和間歇方式區分普通提示與緊急報警。例如輸液泵的 “藥液低量提示” 采用 2kHz 連續音（聲壓級 90dB），“藥液耗盡報警” 則切換為 3kHz 間歇音（聲壓級 100dB，間隔 1 秒響 0.5 秒），確保醫護人員能快速判斷緊急程度。此外，這類蜂鳴片需通過生物相容性測試，避免與人體接觸時產生有害物質。

6. 輔助類設備：醫用呼叫器（患者呼叫提示）、病床監護儀（生命體征異常報警）、消毒設備（消毒完成提示、門未關報警）—— 多采用帶外殼的一體化蜂鳴器（內置蜂鳴片與驅動電路），外殼材質為醫用級 ABS 塑料，具備防水（IP65 等級）和防腐蝕能力。例如醫用呼叫器的蜂鳴器，聲壓級需達到 95dB-105dB（覆蓋病房走廊范圍），工作電壓為 12V 直流（與醫院供電系統匹配），且支持連續工作 1000 小時無故障。

5.3 汽車電子：耐候性強的 “警示發聲器”

汽車電子環境對蜂鳴片的耐溫性、抗震性和抗電磁干擾能力要求苛刻，需適應 - 40℃~+125℃的極端溫度、頻繁振動（如發動機運轉時的振動）以及復雜的車載電磁環境：

7. 安全警示系統：倒車雷達（距離障礙物提示、緊急防撞報警）、安全帶未系提示（駕駛位 / 副駕駛位報警）、胎壓監測系統（胎壓異常報警）—— 通常選擇直徑 15mm-20mm 的高響度無源蜂鳴片，聲壓級需達到 100dB-110dB（應對車內噪音和車外環境音），共振頻率為 3kHz-4kHz（穿透性強）。以倒車雷達為例，蜂鳴片需通過車載 ECU（電子控制單元）輸出的 PWM 信號驅動，根據與障礙物的距離調整發聲頻率：距離 1.5m-1m 時發出 2kHz 間歇音（間隔 0.5 秒響 0.5 秒），距離 1m-0.5m 時切換為 3kHz 快速間歇音（間隔 0.2 秒響 0.3 秒），距離＜0.5m 時變為 4kHz 連續音，幫助駕駛員判斷距離。此外，這類蜂鳴片需通過汽車行業認證（如 AEC-Q200），確保在 - 40℃低溫下仍能正常啟動，高溫下電極不氧化。

8. 車載控制系統：車載導航（轉向提示、超速報警）、車窗升降系統（玻璃升降到位提示、防夾手報警）、車載充電器（充電完成提示、過載保護報警）—— 多選用直徑 12mm-15mm 的有源蜂鳴片，內置耐高溫驅動電路（工作溫度 - 40℃~+105℃），直接接入車載 12V 電源。例如車載導航的轉向提示音，蜂鳴片需輸出 2.5kHz 單音（聲壓級 85dB-90dB），與語音導航形成互補，避免駕駛員因專注路況錯過語音提示；車窗防夾手報警則采用 3.5kHz 間歇音（聲壓級 95dB），同時觸發車窗反向運動，確保安全。

9. 新能源汽車專屬場景：純電動車低速提示音（根據法規要求，低速行駛時需發出警示音，提醒行人）、電池管理系統（電池溫度過高報警、電量過低提示）—— 對蜂鳴片的 “法規符合性” 要求嚴格，需符合 GB 7258-2024《機動車運行安全技術條件》中對低速提示音的頻率范圍（800Hz-2500Hz）和聲壓級（56dB-75dB，距離車輛 1m 處）規定。例如純電動車的低速提示音，蜂鳴片需隨車速變化調整頻率：車速＜10km/h 時輸出 1200Hz-1500Hz，車速 10km/h-20km/h 時切換為 1500Hz-2000Hz，確保行人能通過聲音判斷車輛行駛狀態；電池管理系統的報警蜂鳴片則需具備耐高壓能力（適應車載高壓電池環境），同時支持 CAN 總線控制，實現與整車系統的聯動。

5.4 工業控制：高可靠性的 “故障報警器”

工業場景中，蜂鳴片主要用于設備故障報警、操作提示和安全警示，需具備高可靠性（連續工作壽命≥10000 小時）、抗粉塵（IP54 等級以上）和抗油污能力：

10. 設備故障報警：PLC（可編程邏輯控制器）模塊（輸入 / 輸出信號異常報警、通訊故障提示）、變頻器（過載保護報警、電機故障提示）、數控機床（刀具磨損報警、加工精度偏差提示）—— 通常選擇直徑 15mm-20mm 的無源蜂鳴片，搭配工業級驅動電路，支持 24V 直流供電（與工業設備電源匹配）。以變頻器為例，蜂鳴片的報警模式需與故障等級對應：“輕微過載” 采用 2kHz 間歇音（聲壓級 90dB，間隔 2 秒響 1 秒），“嚴重過載” 切換為 3kHz 連續音（聲壓級 105dB），同時蜂鳴片需在 - 20℃~+85℃溫度范圍內穩定工作，適應工廠車間的溫度波動。

11. 生產流程提示：流水線傳送帶（物料到位提示、分揀完成報警）、包裝機（包裝膜耗盡提示、封口溫度異常報警）、注塑機（模具閉合到位提示、原料不足報警）—— 多采用帶金屬外殼的蜂鳴器（內置蜂鳴片），外殼具備防塵和防油污能力，安裝方式為螺絲固定（適應流水線振動環境）。例如流水線傳送帶的物料到位提示，蜂鳴片需輸出 2.2kHz 單音（聲壓級 85dB-90dB），與光電傳感器聯動，當物料到達指定位置時觸發發聲；包裝機的 “包裝膜耗盡報警” 則采用 3kHz 間歇音（聲壓級 100dB），同時暫停設備運行，避免生產故障。

12. 安全警示場景：車間門禁系統（未授權進入報警、門未關嚴提示）、工業機器人（工作范圍入侵報警、急停按鈕觸發提示）、高壓設備（帶電狀態提示、接地故障報警）—— 對蜂鳴片的 “聲光聯動” 要求較高，需與警示燈同步工作，增強警示效果。例如工業機器人的 “工作范圍入侵報警”，蜂鳴片輸出 4kHz 高頻間歇音（聲壓級 110dB，間隔 0.1 秒響 0.1 秒），同時紅色警示燈閃爍，確保操作人員能快速撤離危險區域；高壓設備的帶電提示蜂鳴片，需具備絕緣性能（耐壓≥500V），避免因漏電導致安全事故。

5.5 智能家居：低功耗的 “場景聯動發聲器”

智能家居設備對蜂鳴片的低功耗、小型化和互聯互通性要求較高，需適配電池供電（如無線傳感器）或與智能系統聯動（如通過 APP 調整提示音）：

13. 環境監測設備：溫濕度傳感器（濕度超標報警、溫度異常提示）、煙霧報警器（火災預警、電池低電量提示）、燃氣泄漏探測器（燃氣濃度超標報警、自檢提示）—— 通常選擇直徑 6mm-8mm 的微型無源蜂鳴片，靜態功耗＜1μA，適配 CR2032 紐扣電池（續航≥1 年）。以煙霧報警器為例，蜂鳴片需在 10cm 距離內實現 85dB-95dB 的聲壓級，報警頻率為 3kHz-4kHz（符合消防標準），同時支持 “自檢模式”（按下自檢按鈕時發出 2.5kHz 提示音）；燃氣泄漏探測器的蜂鳴片則需具備耐腐蝕能力（避免燃氣成分影響性能），報警時采用間歇音（間隔 0.5 秒響 0.5 秒），同時通過藍牙或 WiFi 聯動手機 APP 推送報警信息。

14. 家電控制設備：智能開關（開關狀態切換提示、過載保護報警）、智能插座（設備接入提示、功率超限報警）、智能門鎖（開鎖成功提示、錯誤嘗試報警）—— 多選用貼片式有源蜂鳴片（尺寸 603 或 805 封裝），直接焊接在智能設備主板上，工作電壓 3V-5V（與設備鋰電池匹配）。例如智能門鎖的 “開鎖成功提示” 采用 2kHz 單音（聲壓級 70dB-75dB，避免打擾家人），“錯誤嘗試 3 次報警” 則切換為 3kHz 間歇音（聲壓級 85dB），同時鎖定門鎖；智能插座的 “功率超限報警” 蜂鳴片，需與電流檢測模塊聯動，當功率超過設定值（如 2000W）時觸發發聲，同時切斷電源。

15. 家居場景聯動：智能音箱（指令識別提示、場景模式切換提示）、掃地機器人（清掃完成提示、被困報警）、智能窗簾（開合到位提示、電機故障報警）—— 對蜂鳴片的 “個性化” 要求較高，支持通過 APP 調整提示音頻率和音量。例如掃地機器人的 “清掃完成提示”，用戶可在 APP 中選擇 2.2kHz “清脆音” 或 2.8kHz “柔和音”，音量調節范圍 50dB-80dB；智能窗簾的 “電機故障報警” 蜂鳴片，需具備低功耗特性（待機功耗＜0.5μA），同時通過 ZigBee 協議與智能家居網關聯動，實現遠程報警通知。

六、壓電陶瓷蜂鳴片的未來發展趨勢：技術創新驅動場景拓展

隨著電子設備向小型化、低功耗、高可靠性和智能化方向發展，壓電陶瓷蜂鳴片也在不斷突破技術瓶頸，未來將呈現以下四大發展趨勢：

6.1 材料創新：提升性能與環保性

16. 無鉛壓電陶瓷材料：傳統壓電陶瓷以鋯鈦酸鉛（PZT）為主，含鉛量較高（約 60%），不符合歐盟 RoHS 2.0 等環保法規對電子廢棄物的要求。未來將重點研發無鉛壓電材料，如鈦酸鉍鈉 - 鈦酸鋇（BNT-BT）、鈮酸鉀鈉（KNN）等，這類材料的壓電常數（d??）已接近 PZT（約 200pC/N），且環保性優異。例如日本村田制作所已推出基于 KNN 材料的蜂鳴片，聲壓級達到 85dB，工作溫度范圍 - 20℃~+80℃，可替代傳統 PZT 蜂鳴片用于消費電子和醫療設備。

17. 高性能復合材料：通過在壓電陶瓷中摻雜納米顆粒（如氧化鋁、氧化鋯）或與聚合物（如聚偏氟乙烯，PVDF）復合，提升蜂鳴片的韌性和抗震性。例如將 PZT 陶瓷與 PVDF 聚合物復合制成的蜂鳴片，斷裂韌性提升 30% 以上，可適應汽車電子和工業控制中的高頻振動環境；同時復合材料的介電損耗降低 15%，有助于減少蜂鳴片工作時的發熱，延長使用壽命。

6.2 結構微型化與集成化

18. 超微型蜂鳴片：針對可穿戴設備（如智能手環、醫療貼片）和微型傳感器的需求，未來蜂鳴片將向 “毫米級” 甚至 “亞毫米級” 發展。例如韓國三星研發的直徑 3mm、厚度 0.2mm 的微型蜂鳴片，采用流延成型工藝制作超薄陶瓷片（厚度 0.08mm），搭配納米銀電極（厚度＜100nm），聲壓級達到 70dB-75dB，可集成到智能手環的表帶中，用于健康監測提示（如心率異常報警）。

19. 多功能集成：將蜂鳴片與傳感器（如溫度傳感器、振動傳感器）、驅動電路集成到同一芯片，形成 “聲光傳感一體化模塊”。例如德州儀器推出的集成式蜂鳴模塊，內置壓電蜂鳴片、溫度傳感器和 MCU，可實時監測環境溫度，并根據溫度變化調整蜂鳴片的發聲頻率（如低溫時降低頻率避免陶瓷片性能下降）；同時模塊支持 I2C 通訊協議，可直接與設備主板聯動，減少外部電路設計。

6.3 功能拓展：從 “發聲” 到 “多場景應用”

20. 超聲波應用拓展：除傳統可聽聲領域，壓電陶瓷蜂鳴片將向超聲波領域延伸，用于近距離測距（如智能手表的手勢識別）、液體霧化（如便攜式加濕器）和生物檢測（如血糖無創檢測）。例如基于 40kHz 壓電蜂鳴片的手勢識別模塊，通過發射和接收超聲波，可識別 “揮手”“握拳” 等手勢，響應距離 0.1m-0.5m，精度 ±1mm，可替代傳統紅外傳感器用于可穿戴設備；超聲波霧化蜂鳴片則通過高頻振動（1.7MHz）將液體霧化成微米級顆粒，霧化效率提升 20% 以上，適用于醫療霧化器和車載加濕器。

21. 自供電技術融合：利用壓電陶瓷的正壓電效應，將蜂鳴片與自供電模塊結合，實現 “發聲 - 能量回收” 雙向功能。例如在智能門鎖中，開門時的機械振動觸發蜂鳴片產生正壓電效應，輸出電能存儲到電容中，為蜂鳴片的提示音供電；在工業設備中，設備運行時的振動通過蜂鳴片轉化為電能，補充驅動電路的功耗，降低對外部電源的依賴。

6.4 智能化與定制化

22. 智能驅動與自適應調節：通過內置 AI 算法，使蜂鳴片能根據環境噪音自動調整聲壓級和頻率。例如在智能家居中，蜂鳴片通過麥克風采集環境噪音（如白天 50dB、夜晚 30dB），自動將提示音音量從 80dB 降至 60dB，避免噪音干擾；在汽車電子中，根據車內音樂音量調整報警音大小，確保駕駛員能清晰聽到警示信號。

23. 定制化服務深化：針對不同行業的特殊需求，提供 “材料 - 結構 - 功能” 全流程定制。例如為深海探測設備定制耐高壓蜂鳴片（耐壓 10MPa，適應 1000 米水深），采用鈦合金外殼和耐腐蝕電極；為航空航天設備定制輕量化蜂鳴片（重量＜0.5g），采用陶瓷基復合材料，滿足減重要求；為醫療植入設備定制微型無源蜂鳴片（直徑 2mm），通過外部交變磁場驅動，避免內置電源帶來的安全風險。

七、結語：微小器件的 “大作用”

壓電陶瓷蜂鳴片作為一種 “能量轉換大師”，以其體積小、功耗低、成本可控的優勢，滲透到消費電子、醫療設備、汽車電子、工業控制和智能家居等無數場景，成為現代電子設備中 “沉默卻關鍵” 的聲學組件。從清晨喚醒我們的電子鬧鐘，到保障行車安全的倒車雷達，再到守護健康的血糖儀提示，這些看似不起眼的微型器件，用精細的聲音信號搭建起設備與人類交互的橋梁，默默支撐著各類電子設備的功能落地。

回顧其技術脈絡，從居里兄弟發現壓電效應，到 PZT 陶瓷材料的廣泛應用，再到如今無鉛材料、超微型結構與智能化功能的創新，壓電陶瓷蜂鳴片的發展始終緊跟電子設備的進化需求 —— 消費電子追求小型化與低功耗，它便推出貼片式 SMD 封裝；汽車電子要求耐極端環境，它便通過 AEC-Q200 認證強化耐溫抗震性能；醫療設備注重安全可靠，它便通過生物相容性測試與抗干擾設計。這種 “按需進化” 的特性，讓它在日新月異的電子行業中始終占據一席之地。

未來，隨著可穿戴設備、物聯網、新能源汽車等領域的持續發展，壓電陶瓷蜂鳴片還將迎來更多創新空間：無鉛材料的普及將推動其環保性能再升級，超微型與集成化設計將使其適配更精密的微型設備，智能化自適應調節將進一步優化人機交互體驗。即便面對超聲波傳感器、微型揚聲器等潛在替代技術的競爭，其 “低成本 + 高可靠性” 的重點優勢，仍將確保它在中低端聲學提示與報警場景中難以被替代。

從科學發現到產業應用，從實驗室里的壓電效應研究到工廠流水線上的批量生產，壓電陶瓷蜂鳴片的故事，既是材料科學與電子工程協同創新的縮影，也是 “微小技術改變生活” 的生動例證。它提醒我們，在關注芯片、顯示屏等 “顯性重點器件” 的同時，這些隱藏在設備內部的 “微型功臣”，同樣是推動現代電子產業發展的重要力量。
