蜂鳴器驅動芯片：電子設備聲音控制的重要組件

在現代電子設備中，蜂鳴器作為一種常見的發聲元件，廣泛應用于各類產品中，從智能家居設備的操作提示音，到汽車的報警系統，再到工業設備的狀態反饋，蜂鳴器無處不在。而蜂鳴器驅動芯片，作為控制蜂鳴器工作的關鍵部件，其重要性不言而喻。

它就像是一位精細的指揮官，接收來自微控制器（MCU）的指令，將微弱的控制信號轉化為強大的驅動能力，確保蜂鳴器能夠按照預期發出清晰、準確的聲音。接下來，讓我們深入了解蜂鳴器驅動芯片的奧秘。

一、外觀與封裝

蜂鳴器驅動芯片的外觀因封裝形式的不同而有所差異。常見的封裝形式有 SOT-23、QFN、SOIC 等。SOT-23 封裝的芯片尺寸小巧，通常為 3 引腳或 5 引腳，外觀呈扁平狀，引腳間距較小，適用于對空間要求較高的小型電子設備，如智能手表、藍牙耳機

等。這種封裝形式能夠有效節省 PCB 板的空間，使產品的設計更加緊湊。

QFN 封裝則具有更高的集成度和更好的散熱性能。它的引腳位于芯片底部，呈方形排列，通過焊點與 PCB 板相連。QFN 封裝的芯片外觀較為規整，尺寸也相對較小，在一些對性能和散熱要求較高的應用中較為常見，如汽車電子、工業控制等領域。

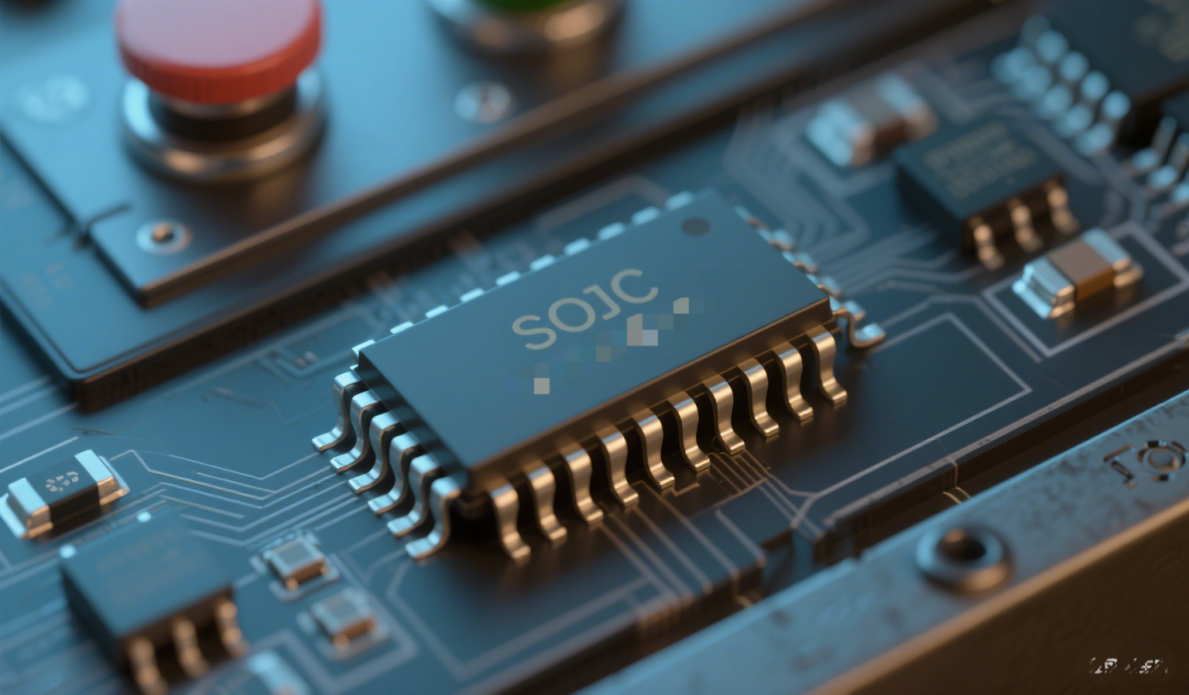

SOIC 封裝的芯片引腳分布在兩側，引腳數量一般較多，適用于需要更多功能引腳的復雜應用場景。其外觀為長方形，相對來說體積較大，但在一些對空間限制不那么嚴格，且需要較高驅動能力和豐富功能的設備中，如大型工業設備的控制面板、醫療設備等，SOIC 封裝的蜂鳴器驅動芯片能夠發揮其優勢。

二、工作原理

蜂鳴器驅動芯片的工作原理較為復雜，涉及多個關鍵環節，其重要任務是將微控制器輸出的信號轉化為能驅動蜂鳴器工作的電能。

2.1 信號接收與預處理

芯片首先接收來自微控制器（MCU）輸出的脈沖寬度調制（PWM）信號或方波信號。這些信號攜帶了控制蜂鳴器發聲的關鍵信息，如頻率、占空比等。為了確保后續處理的準確性和穩定性，芯片內部會對這些輸入信號進行預處理。通常會集成 RC 低通濾波器，它能夠有效抑制高頻噪聲，讓信號更加純凈，符合電磁兼容標準。同時，通過施密特觸發器消除信號的抖動，保證輸入信號的穩定可靠。

2.2 頻率生成與控制

為了使蜂鳴器發出清晰可聞的聲音，芯片需要生成特定頻率的信號。一般來說，這個目標頻率在 2kHz - 4kHz 之間，處于人耳的敏感頻段。芯片內部會通過內部振蕩器或分頻電路來實現頻率的生成。內部振蕩器可以是基于 RC 振蕩原理，也可以支持外部晶振接入。通過分頻器對基準頻率進行分頻操作，從而得到所需的目標頻率。并且，芯片還具備頻率調節功能，通過寄存器配置等方式，可以實現 10Hz 步長的頻率調節，以適配不同類型蜂鳴器的諧振頻率，確保蜂鳴器能夠在比較好狀態下發聲。

2.3 功率放大

經過頻率生成與控制的信號，其功率還不足以驅動蜂鳴器正常工作，因此需要進行功率放大。根據蜂鳴器類型的不同，功率放大的方式也有所差異。對于電磁式蜂鳴器，通常需要 50mA 以上的電流驅動，芯片會通過內置的金屬氧化物半導體場效應晶體管（MOS 管）來實現電流放大，以滿足電磁式蜂鳴器對電流的需求。而壓電式蜂鳴器則需要高壓脈沖驅動，芯片會采用升壓電路，如電荷泵電路，將輸入電壓提升至 12V - 30V 的脈沖電壓，以驅動壓電式蜂鳴器正常工作。

2.4 保護機制

為了確保芯片在各種工況下的安全穩定運行，蜂鳴器驅動芯片通常集成了多種保護機制。過流保護是其中重要的一項，當芯片檢測到輸出電流過大，超過設定的閾值（如 500mA - 1A）時，會在極短的時間內（≤1μs）關斷輸出，并通過特定的 FLAG 引腳發出報警信號，提醒系統存在過流問題。短路保護功能則是在檢測到輸出端對地電阻小于一定值（如≤10Ω）時觸發，它能夠防止因輸出短路而對芯片造成損壞，并且部分芯片支持自恢復功能，當短路故障排除后，芯片可自動恢復正常工作。過熱保護也是必不可少的，當芯片溫度超過 125℃±5℃時，會自動進入降額或關斷輸出狀態，以降低芯片溫度，避免因過熱導致性能下降或損壞。此外，欠壓鎖定功能能夠在芯片供電電壓低于一定值（如 2.5V±0.1V 啟動，2.0V±0.1V 關斷）時，防止芯片在低電壓下異常工作，確保系統的穩定性。

三、分類方式

蜂鳴器驅動芯片可以根據多種方式進行分類，不同的分類方式反映了芯片在不同方面的特性和應用場景。

3.1 按驅動負載類型劃分

3.1.1 電磁式蜂鳴器驅動芯片

電磁式蜂鳴器通過電磁線圈產生磁場，吸引震動膜片發聲。驅動這類蜂鳴器的芯片需要具備輸出較大電流的能力，一般輸出電流在 50mA - 500mA 之間，工作電壓范圍通常在 2.5V - 12V，以適配常見的電源系統，如汽車的 12V 系統。為了抑制電磁式蜂鳴器在斷電時產生的反電動勢，這類芯片通常會集成續流二極管，其反向耐壓一般≥40V，有效保護芯片和其他電路元件。

3.1.2 壓電式蜂鳴器驅動芯片

壓電式蜂鳴器利用壓電陶瓷片在電場作用下產生形變的原理發聲。因此，驅動壓電式蜂鳴器的芯片需要輸出高壓脈沖。芯片通常采用電荷泵等技術，將輸入電壓提升至 12V - 30V 的脈沖電壓，升壓效率一般≥80%。同時，這類芯片還需要支持一定范圍的頻率調節，通常在 1kHz - 8kHz 之間，以滿足不同壓電式蜂鳴器的工作要求。

3.2 按電路架構劃分

3.2.1 電荷泵型驅動芯片

電荷泵型驅動芯片采用多倍壓電荷泵技術，基于開關電容原理實現電壓倍增。它的優勢在于能夠在較低的輸入電壓下產生較高的輸出電壓，非常適合用于驅動壓電式蜂鳴器。這類芯片通常具有多種升壓模式，可以根據實際應用需求靈活切換。并且，為了降低功耗，電荷泵型驅動芯片大多具備待機休眠功能，當系統處于待機狀態時，芯片自動進入低功耗模式，減少能源消耗。

3.2.2 H 橋型驅動芯片

H 橋型驅動芯片采用 H 橋電路結構，由四個 MOS 管組成。它的工作電壓范圍較寬，能夠在不同電壓下工作，如 2.3V 至 5.5V 等。H 橋型驅動芯片的輸出端可以提供恒定的高電壓，驅動電流較大，適用于需要較大驅動功率的蜂鳴器。在一些安防報警設備，如煙霧、CO 探測器，以及物聯網、智能家居等領域，由于需要驅動較大功率的蜂鳴器來發出響亮的警報聲，H 橋型驅動芯片得到了廣泛應用。

3.2.3 線性型驅動芯片

線性型驅動芯片在信號放大過程中，輸出信號與輸入信號呈線性關系，因此具有低失真的特點，其總諧波失真（THD）通常≤0.1%。這種芯片適用于對聲音質量要求較高的高精度聲控設備，如一些專業音頻設備中的蜂鳴器驅動，能夠保證蜂鳴器發出的聲音清晰、準確，不失真。

四、生產成本分析

蜂鳴器驅動芯片的生產成本涉及多個方面，主要包括原材料成本、制造成本、研發成本以及封裝測試成本等。

4.1 原材料成本

原材料成本在總成本中占據一定比例。芯片制造所需的硅片是主要原材料之一，其質量和價格因純度、尺寸等因素而異。高純度的硅片能夠提高芯片的性能和良品率，但價格相對較高。此外，芯片內部的各種電子元件，如電阻、電容、晶體管等，也會增加原材料成本。對于一些采用特殊工藝或材料的芯片，如集成了片上電感的芯片，其原材料成本會更高。

4.2 制造成本

制造成本包括芯片制造過程中的設備折舊、能源消耗、人力成本等。芯片制造需要使用高精度的設備，如光刻機、刻蝕機等，這些設備價格昂貴，且折舊速度較快。同時，芯片制造過程中的能源消耗也非常大，尤其是在高溫、高壓等工藝環節。人力成本方面，芯片制造需要大量專業技術人員進行操作和維護，這也構成了制造成本的一部分。

4.3 研發成本

研發成本是蜂鳴器驅動芯片成本的重要組成部分。隨著技術的不斷進步，為了滿足市場對芯片性能、功能等方面的更高要求，芯片研發需要投入大量的資金和人力。研發過程包括芯片的設計、仿真、測試等多個環節，每一個環節都需要專業的技術團隊和先進的研發設備。從非常初的概念設計到非常終的產品上市，往往需要數年時間和巨額的資金投入。

4.4 封裝測試成本

封裝測試是芯片生產的非常終環節，也會產生一定的成本。封裝成本包括封裝材料、封裝工藝以及封裝設備的折舊等。不同的封裝形式，如前面提到的 SOT-23、QFN、SOIC 等，其封裝成本也有所不同。一般來說，封裝形式越復雜、集成度越高，封裝成本也就越高。測試成本則包括測試設備的采購、維護以及測試過程中的人力成本等。為了確保芯片的質量和性能，需要對每一顆芯片進行嚴格的測試，這也增加了生產成本。

五、創新方向

隨著科技的不斷發展和應用需求的日益多樣化，蜂鳴器驅動芯片也在不斷創新，以滿足更高的性能要求和更廣泛的應用場景。

5.1 低功耗技術創新

在物聯網和可穿戴設備快速發展的背景下，低功耗成為蜂鳴器驅動芯片的重要創新方向。通過架構創新，采用 “休眠 - 喚醒” 動態功耗管理架構，使芯片在待機狀態下的電流降至極低水平，如 100nA 以下。在工藝升級方面，采用先進的 28nm - 40nm 很低功耗 CMOS 工藝，降低芯片的漏電流，同時將重要電壓降至 1.0V - 1.2V，相比傳統工藝，功耗大幅降低。通過這些低功耗技術創新，能夠有效延長設備的電池續航時間，滿足物聯網和可穿戴設備對長時間運行的需求。

5.2 高集成度技術創新

為了簡化系統設計、降低成本，蜂鳴器驅動芯片正朝著高集成度方向發展。一方面，在功能集成上，將微控制器（MCU）重要、多種外設接口（如 I2C/SPI 通信接口、ADC 模數轉換器、GPIO 通用輸入輸出引腳）等集成到芯片內部，實現 “驅動 + 控制 + 傳感” 一體化，減少了外部元件的使用，降低了 PCB 板的復雜度和成本。另一方面，在元件集成上，采用 MEMS 等先進工藝，將片上電感、過壓保護、反向極性保護等模塊集成到芯片中，進一步縮小芯片體積，提高系統的可靠性和穩定性。

5.3 智能化技術創新

智能化是蜂鳴器驅動芯片的另一個重要創新趨勢。通過集成環境聲音檢測模塊，如 MEMS 麥克風，芯片能夠實時采集環境噪聲，并根據噪聲情況自動調節蜂鳴器的輸出頻率。當環境噪聲較大時，提高蜂鳴器的輸出頻率，使其聲音更加突出；當環境噪聲較小時，降低輸出頻率，以節省能源并避免過度干擾。此外，一些芯片還支持多聲道控制，能夠同時驅動多個蜂鳴器，實現更豐富的聲音效果，如在汽車中實現不同方向的提示音，或在智能家電中播放簡單的和弦音等，提升用戶體驗。

5.4 高可靠性技術創新

在汽車電子、工業控制等對可靠性要求極高的領域，蜂鳴器驅動芯片的高可靠性技術創新至關重要。在車規級應用中，芯片需要采用車規級封裝材料，能夠承受 - 40℃至 150℃的高溫環境，并通過 AEC - Q100 等嚴格的認證標準。同時，集成冗余保護電路，如雙路過流保護、雙重溫度監控等，確保在極端情況下芯片仍能正常工作，故障響應時間縮短至 50ns 以內，符合汽車行業的功能安全標準。在工業級應用中，芯片需要具備更強的抗電磁干擾（EMI）能力，采用擴頻技術降低 EMI 輻射，同時提高輸入輸出端的抗浪涌電壓能力，如提升至 40V 以上，以適應工業環境中的復雜電磁和電氣條件。通過這些高可靠性技術創新，能夠確保蜂鳴器驅動芯片在惡劣環境下穩定工作，保障系統的安全性和可靠性。

蜂鳴器驅動芯片作為電子設備聲音控制的重要組件，在外觀、工作原理、分類、成本以及創新等方面都有著豐富的內涵和不斷發展的趨勢。隨著科技的持續進步，它將在更多領域發揮重要作用，并不斷實現技術突破和創新，為我們的生活和工作帶來更多便利和價值。
